1-15T/H台车式沥青脱桶融化设备，一般与导热油炉外接热源配套使用。通过加热导热油，使高温导热油在脱桶炉换热器内强制循环，通过热的三个传递方式（1.辐射2.接触3.对流）使加热室内获得稳定的高温热源，使固态桶装沥青从桶中脱桶倒出，流到加热槽内加热至110 -130摄氏度左右温度，用沥青泵泵入沥青加热储存罐内加热到使用温度备用。

范围：适用180KG或200KG桶装沥青。

特点：该产品造型精美完善，性能安全可靠，操作简便，能耗低，对环境污染小，是沥青脱桶设备领域中的首选理想设备。销售热线：0534-6545555.www.hdzljx.com

一。主要技术参数（产量15T/H）

工作能力---------15t/h.注：在保证（工矿条件）的情况下

工作温度---------250-280摄氏度

工作介质---------YD340摄氏度导热油

热效率-----------大于等于80%

总换热面积---------80.5平方

加热槽有效容积---------41立方

龙门起吊工作功率----------3KW

工作小车功率--------------4KW

沥青泵功率----------------15KW

外形尺寸--------（长X宽X高）12000mmX2400mmX25oomm（不计轨道）

二。工况条件

1.室外温度：20摄氏度（昼夜平均温度）

2.导热油：250摄氏度

3.不包括装车时间（因为各单位配备人员不同，所以装车时间也不同）

4.在小车的Q540孔上不得加篦子

5.导热油温度不得有忽高忽低的现象（最好用自动燃烧器）

6.油炉工作温度250-280摄氏度

7.导热油炉循环泵流量不小于60M3/H

8.室外温度低于20摄氏度时，产量下降，温度越低产量越低，温度越高产量也越高

9.沥青桶的变形度越大，对产量的影响也越大

10.沥青脱桶时间为40分钟一次

三.工作原理及流程

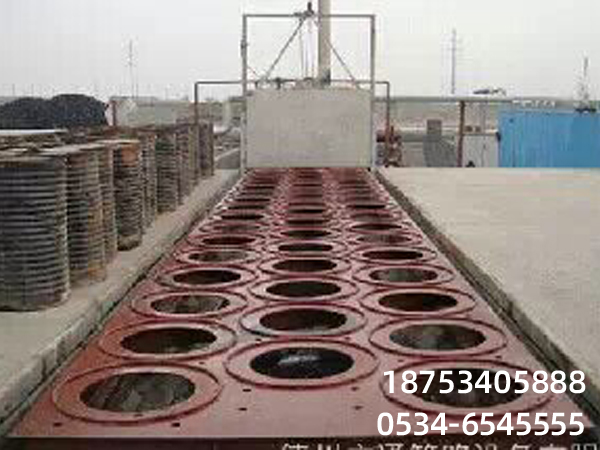

   沥青脱桶装置的工作原理是：热油进入沥青脱桶炉内的加热器后，给脱桶室内加热。温度上升150摄氏度以上，沥青桶（沥青桶由人工卸去桶盖）装到小车上，桶口朝下，顺序排满40桶，然后启动小车运行，当小车完全驶入脱桶室内，这时把门子关好，以免热量散失。沥青开始从桶中脱桶掉入加热槽内。当加热槽内的热沥青装满时（为保证脱桶速度，必须及时的抽油），启动沥青泵，接通管道，打入到沥青储存罐中。当40桶沥青全部脱桶后，这时不管加热槽内的沥青是否排空，可以把小车运行出来装上沥青桶，进入下一个工作循环。

四.安装使用和注意事项

   安装：根据工作环境选好最佳位置，按基础图打好基础，注意在打小车轨道基础时，必须严格的按照标定的角度打，以便台车能够顺利的驶入脱桶仓。

   注意事项：使用前应对该设备进行全面的检查，确认管路和阀门开关状态无误时接通电源，为保证沥青脱桶的产量，脱桶室温度上升150摄氏度以上，进行正常操作。正常使用过程中，操作人员一定要注意操作安全，以免被烫伤或被传动铰链绞入。

    脱桶设备出厂时是以200公斤桶装沥青设计的，如果要是180公斤桶装沥青，可将篦子安装上，装篦子时应注意到产量和温度的变化，根据产量和温度的变化来调整篦子的圆钢的距离，距离过密产量随之下降，距离过疏散会造成沥青洒落地面，用户应根据当地的气候和温度自行调整到适当的状态，从而保证产量。

     为了防止沥青老化，加热槽内的加热器，导热油的流量是可调整的，如果温度过高可调节导热油入口的阀门来控制，沥青温度保证在110-130摄氏度即可。

五.保养和维护

1.为保证沥青的加热速度，加热槽内随时清理，保证脱桶炉出油管的畅通。

2.为了保持炉体及零件的使用性能完好，每年应对其表面进行清理，涂漆。

3.经常观察换热排管的使用情况，发现有渗漏现象要及时处理。

4.本套设备配套导热油锅炉型号为：燃油，燃煤式80-120万大卡型。

5.本套沥青脱桶设备是台车推进式。

六．沥青脱桶设备的优点

1、环保节能：封闭式结构，无污染；全封闭式脱桶，较连续式节能50%。

2、全沥青不挂桶：沥青脱得干净,无沥青挂桶浪费和环染环境等。

3、适应性强：适用进口、国产各种桶型。

4、脱水性好：设计有利用沥青泵内循环功能，水蒸气溢出。

5、安全可靠：设备采用自动控制系统，可根据设定进行自动控制，并配有相应的监视仪表。

6、劳动强度低：上料实行自动控制,降低操作者的劳动强度。

7、搬迁方便：整机采用大部件组装，搬迁方便，组装快捷。
